Prises

Prise

Menu

RJ45	Prise Wieland Gesis®Con	Dupont
Enceintes	Prise IEC-60320	JST SM

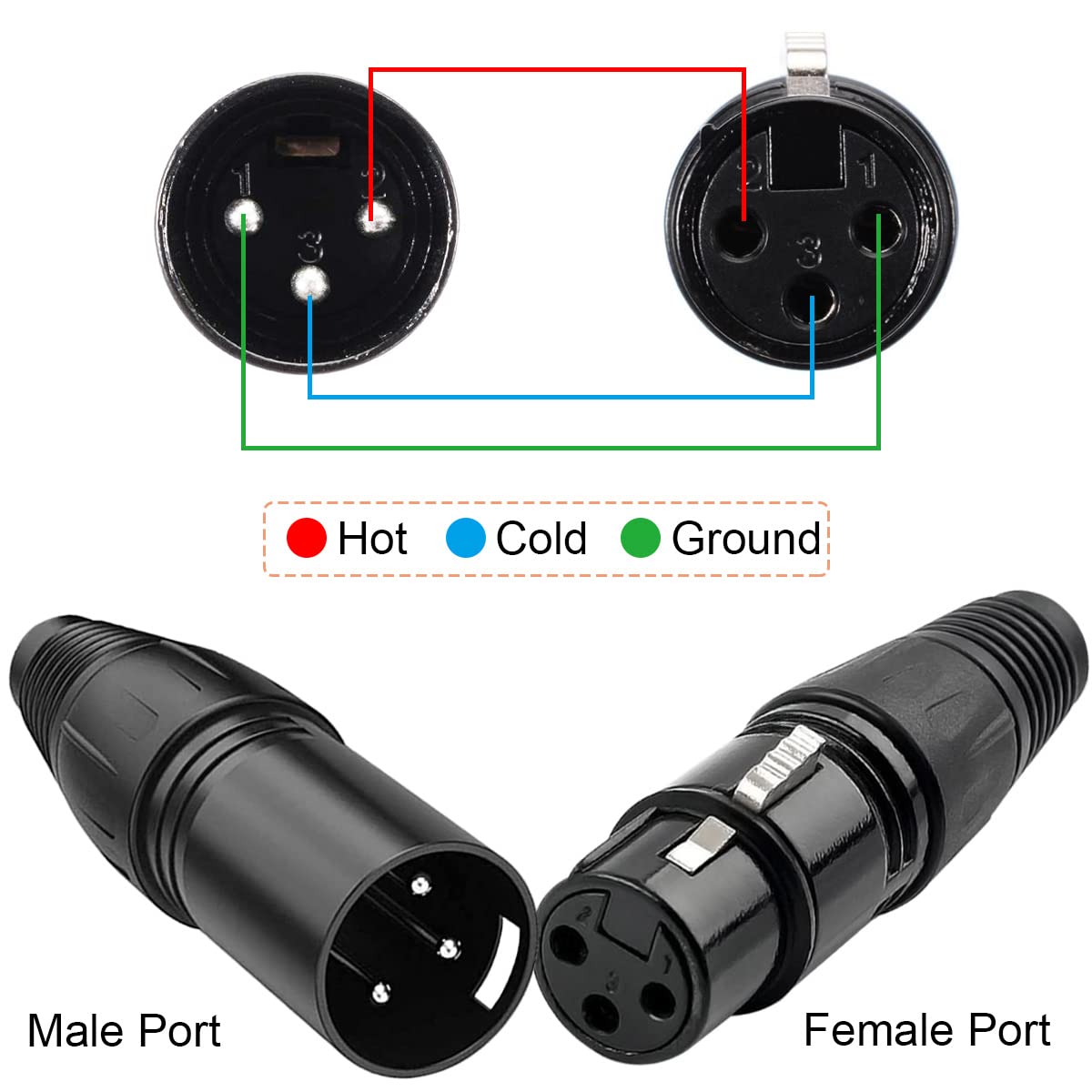

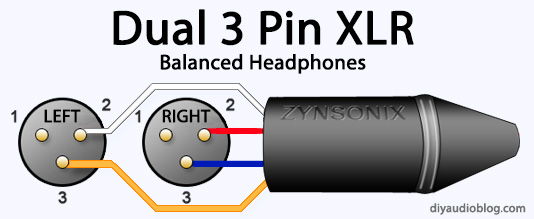

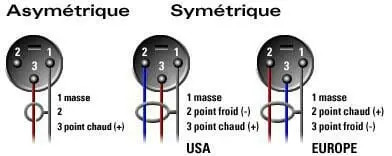

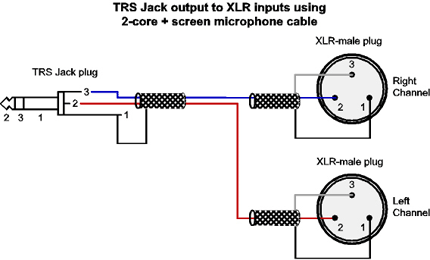

XLR	Mosaïc	Euroblock
Divers	Autoradio	Type D

Connecteur Dupont

6X2p = USB

Connecteur JST SM

Euroblock

Connecteur Phoenix ou Combicon ou bornier enfichable
Euroblock

Connecteur d'autoradio

ISO 10487 (1992)

Connecteur A (alimentation)

1 - Commande automatique de volume (entrée signal vitesse GALA / SCV)
2 - Entrée commutation ou non utilisé
3 - Silencieux ("mute") téléphone
4 - Alimentation +12 V permanent (maintien mémoires) JAUNE
5 - Sortie 12 V commutée (antenne électrique) BLEU
6 - Éclairage de bord (éclairage de l'autoradio commandé par l'éclairage du véhicule) ORANGE
7 - Alimentation +12 V commuté (alimentation principale, commutée par la clé de contact) ROUGE
8 - Masse

Connecteur B (sortie HP)

1 - Arrière droit +
2 - Arrière droit -
3 - Avant droit +
4 - Avant droit -
5 - Avant gauche +
6 - Avant gauche -
7 - Arrière gauche +
8 - Arrière gauche -

Connecteur C

Connecteur D (Sortie préampli)

Code couleur
ISO 10487

Liens
http://antique-autoradio-madness.org
https://www.autoradio-android-auto.com

Connecteur informatique divers

RCA (Radio Corporation of America)

Y'PbPr ou Y'CrCb, Y'UV, Y'IQ
R = Red (Rouge)
G = Green (Vert)
B = Blue (Bleu)

CVBS = Composite Video Baseband Signal (signal analogique composite)
R = Right (Droit)
L = Left (Gauche)

BNC RVB H/V
prise BNC

VGA

Mini din Wikipedia

3 broches = Apple Talk
4 broches = S-Video
6 broches = Clavier/souris PS/2
8 broches = Apple Port série - ATI Radeon - Sony VISCA Camera Control
9 broches = Nvidia et ATI Technologies Video In Video Out - Freebox HD

DIN Wikipedia
prise DIN

Numérique
DVI
prise DVI

HDMI (High-Definition Multimedia Interface)
prise HDMI

2002 = 1.0
2004 = 1.1
2005 = 1.2

Display Port
prise Display Port

LFH-60

DMS-59

KX20

FireWire 400 (6 ou 4 broches) ou i.LINK (Sony) et Lynx (Texas Instruments) (Apple, Sony, Panasonic 1986) Wikipedia
prise FireWire

FireWire 800 (9 broches)
prise FireWire

BNC = Bayonet Neill-Concelman connector
DIN = Deutsches Institut für Normung
DMS = Dual Monitor Solution
DVI = Digital Video Interface
HDMI = High Definition Multimedia Interface
LFH = Low-Force helix
RCA = Radio Corporation of America)
VGA = Video Graphics Array
Y'CbCr = luma + Chrominance bleu + Chrominance rouge (SECAM)
Y'DbDr = (SECAM)
Y'UV = luma + chrominance (PAL)
Y'IQ = luma + In-phase Quadrature(NTSC)

Connecteur technique

Type D
Plaque

Jack d'alimentation

Le standard serait 5,5 x 2,1 mm

42 options

5mm - HP

3,5 x 1,1 mm
3,5 x 1,35 mm
4 x 1,7 mm
4,8 x 1,7 mm
5,5 x 1,7 mm
5,5 x 2,1 mm
5,5 x 2,5 mm
6,3 x 3 mm
6,3 x 4 mm

1,3 - 11,5 mm 1,3 - 3,6 mm 1,65 - 3.6 mm 1,65 - 5,5 mm 2 - 3,6 mm 2 - 15,5 mm 2,5 - 3,6 mm 2,5 - 7,6 mm

Prise Wieland Gesis®Con

GTS18i3

GTS18i4

GTS18i5

Pas compatible avec GTS18i3

Connecteur mâle

Connecteur femelle

Phase
Terre
Neutre
Thermostat
Thermostat
Voyant de défaut
Compteur horaire

Prise IEC-60320

Chiffre impair = Femmelle
Chiffre pair = Mâle

Dénomination


C1 (pour mâle C2)
200 mA
(ex : rasoir, ...)

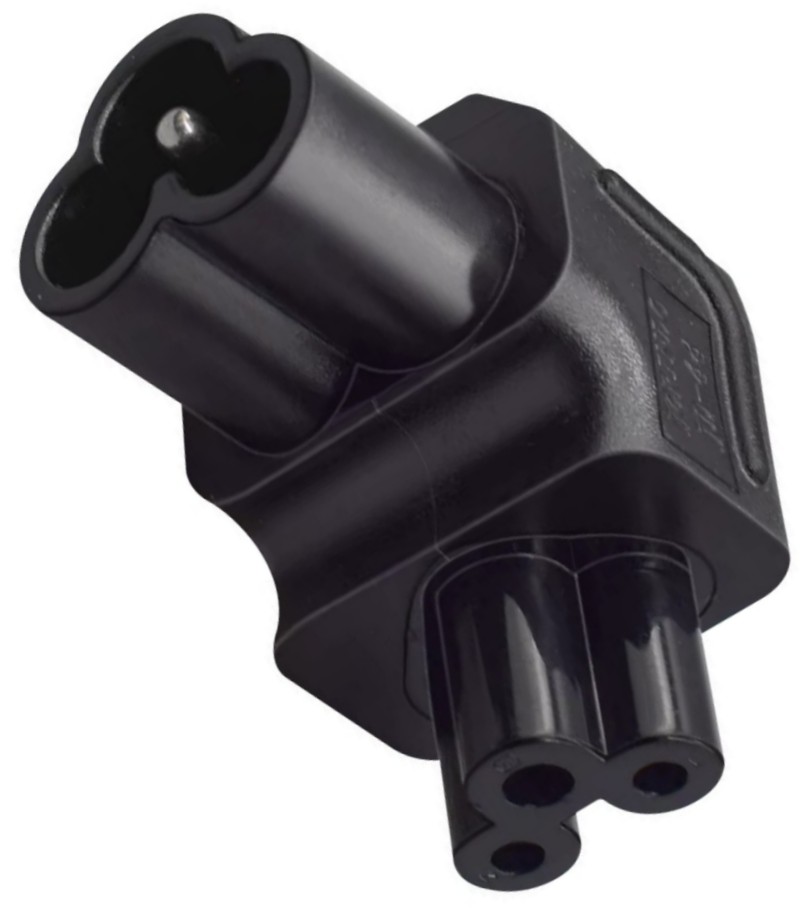

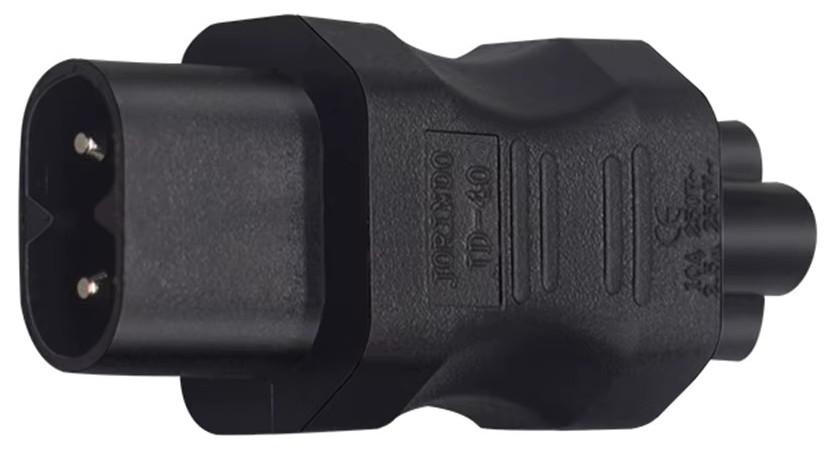

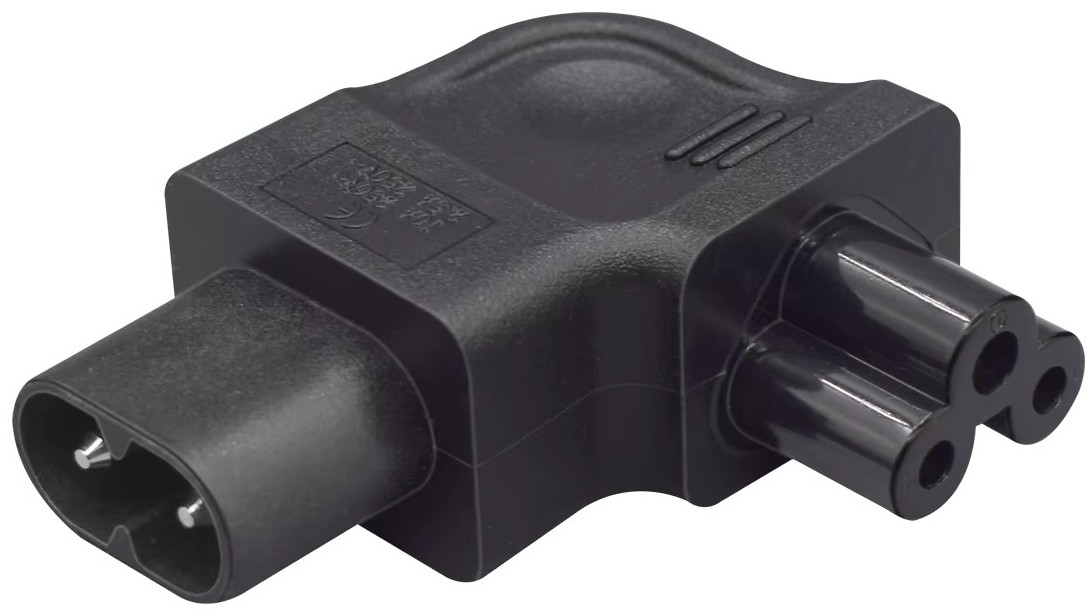

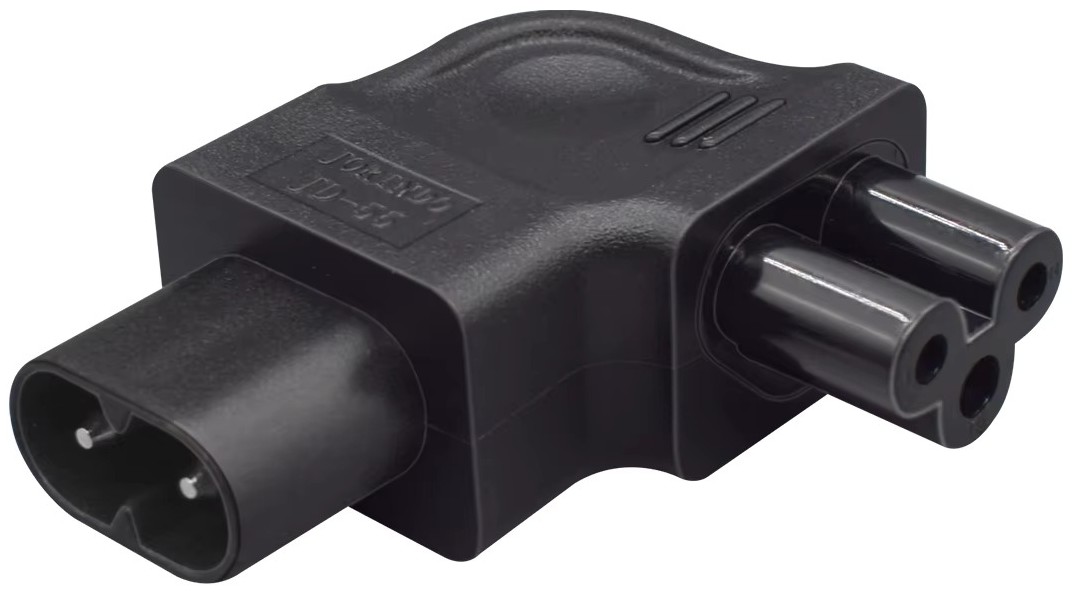

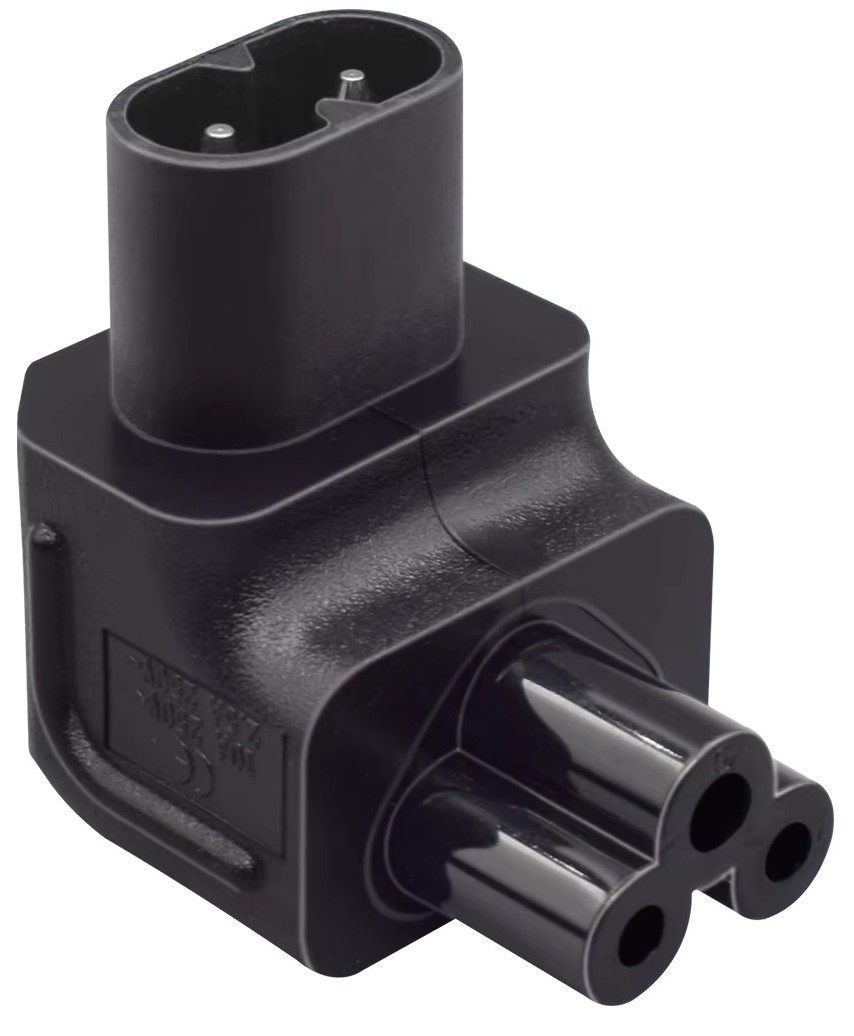

C5 (pour mâle C6)
2,5 A
(ex : PC portable, écran plat, ...)

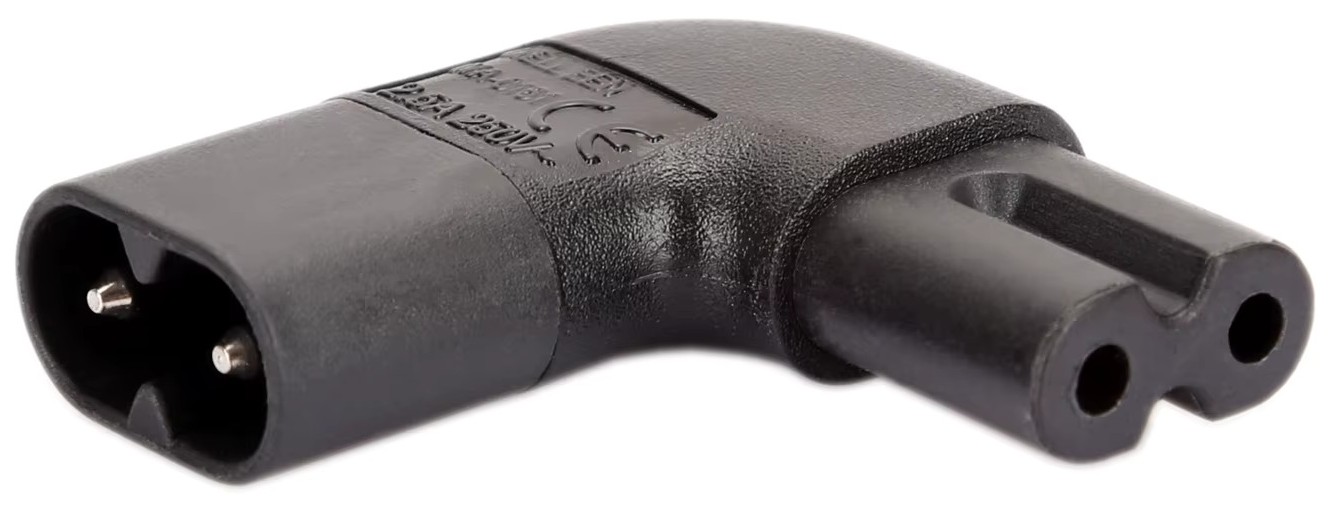

C7 (pour mâle C8)
2,5 A
(ex : PC portable, écran plat, ...)

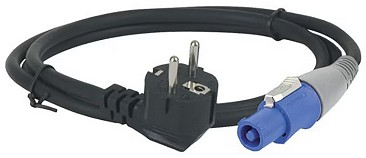

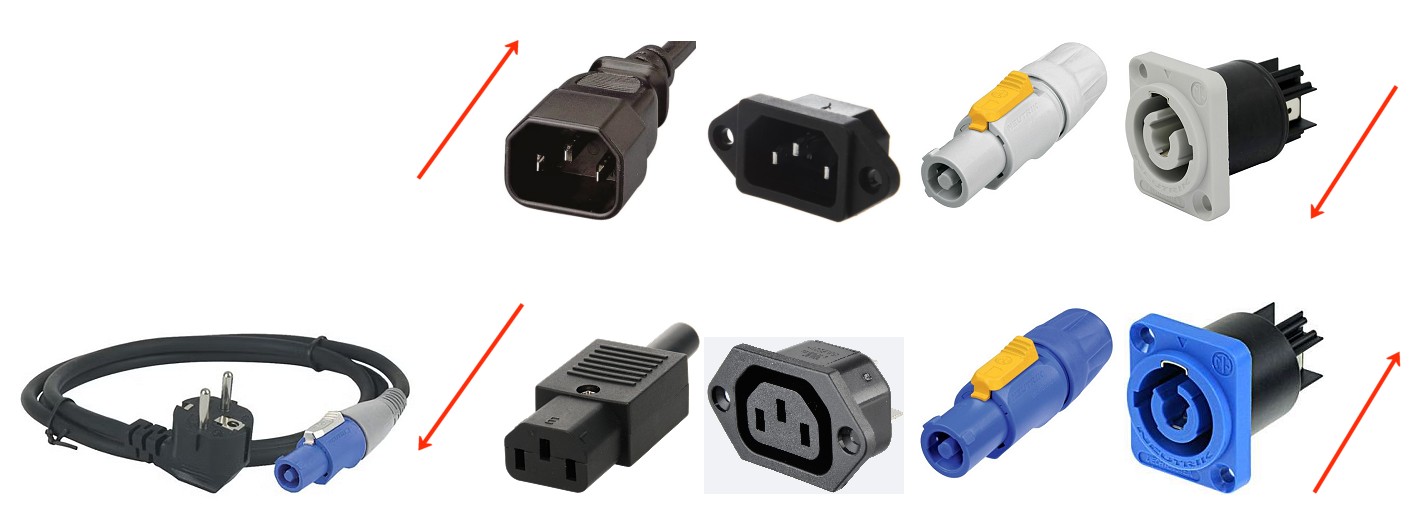

C13 (pour mâle C14) ou Europa 10A
C15 (pour mâle C16) 120° (ex : Gauffier, ...)
C15A (pour mâle C16) 155°
C19 (pour mâle C20) (ex : Puissance serveur, ...)

Prise CEE

IEC 60309-2
16A

Characteristique	Couleur
20 - 25 V	Purple
40 - 50 V	White
100 - 130 V	Yellow
200 - 250 V	Blue
380 - 480 V	Red
500 - 690 V	Black
>60 - 500 Hz	Green
None of the above	Grey

Prise d'alimentation coaxiale
Lien Wikipedia US

Mosaïc

Ancien
50x50

Nouveau
45x45

Entre les 2 (45 mm x 45 mm)
771 11 - 2x10+T - 19

741 11 - 2x10+T - à vis (plastic mou, clipper sur les bords)

731 11 - 2x10+T - automatique

768 23
2x10 - 3
77114 - 2x10+T rouge + détrompeur - 4
Conjoncteur PTT - 2
Interrupteur - 2
Va et vient - 11
Bouton poussoir avec voyant- 4
Sortie de câble - 3
Cache - 2
899 06 - Voyant - 2
899 07 - Voyant - 4

Demie largeur
Interrupteur - 2
Bouton poussoir - 1
Va et vient - 2
Sortie de câble - 1

0 772 13 - prise allemande

Platine 2 modules - 3

Cache 2 module - 3

Ancien (50 mm x 50 mm)
2x10+T - 6
Conjoncteur PTT - 1
Interrupteur - 2
Sortie de câble - 2
Interrupteur 3 position - 3
Cache - 1

Demie largeur
Interrupteur - 2
Bouton poussoir - 2
Voyant - 1

Platine 2 module à griffe - 4
Platine 2 module - 7

Cache 1 module - 1
Cache 2 modules - 1

Module
771 53 - 3 x 2P+T- connexion par bornes automatiques 45°

Prise Prog Mosaic pour goulottes DLP- 2x2P+T détrompage- auto- 4 modules- rouge
0 773 22 - 2x 2P+T

773 02 - 2x 2P+T

109 54 - Couvercle 65mm

Garage
0 741 11 = 32

Cache 2 modules
= 5

Support 2
= 4
Support 4
= =13

=5

Cache 4 modules
= 13

Cache 6 modules
= 5

Juste pour rigoler
Bloc salle de réunion table centrale - 8x2P+T + switch 6 ports - cordon 2P+T
REF . 0 535 75

780 HT = 936 € TTC

Prise RJ45

RJ = Registered Jacks ( jack normalisé)

RJ xx G = mâle, Plug (ex : RJ45G)
RJ xx W = femelle, Jack (ex : RJ45W)
x P x C = Pin, Contact (ex : 8P8C -> RJ45)

Norme, brochage, couleur.

T568B

T568A

PTT 298
PTT 298

BCS

Téléphone

Câblage d'un prise KATT-RJLP

Mosaic 50x50

Sofim - 523A1 021 30*94
Sofim - 523 A 1021 30*94
Sofim - 523A1 001 08/94
Sofim - 523A1 021 42*95 Cat.5

Bull - N7040007 27*94
Bull - N7040007 51/93

Pouyet

Interco

Mosaic 45x45

Sofim - 526A1 021 12/98 Cat.5
Sofim - 526 A 1021 12/98 Cat.5

3M- Volition
OCK6U8 - pour les câbles UTP (Unshielded Twisted Pair) est un câble RJ45 non blindé, non protégé
OCK6F8 - pour les câbles UTP FTP (Foiled Twisted Pair) est un câble RJ45 protégé avec une feuille d'aluminium
OCK6S8 - pour les câbles UTP STP (Shielded Twisted Pair) est un câble RJ45 protégé paire par paire

K10S45 (old) (avec plastron 13,10€)

KATT-RJLP - U164B CAT5E*

KATT-RJLP - A185B CAT5E*

R&M

Infra+

Legrand

Autre

Type de cable
UTP (Unshielded Twisted Pair) est un câble RJ45 non blindé, non protégé.
FTP (Foiled Twisted Pair) est un câble RJ45 protégé avec une feuille d'aluminium.
STP (Shielded Twisted Pair) est un câble RJ45 protégé paire par paire.
SFTP (Shielded Foiled Twisted Pair) est un câble RJ45 protégé paire par paire et blindé.
SSTP (Shielded and Shielded Twisted Pair) est un câble RJ45 blindé paire par paire avec un blindage autour.

Catégorie 5e (Classe D) : transmission de données à des fréquences jusqu'à 155 MHz et à des débits théoriques de 1000 Mb/s.
Catégorie 6 (Classe E) : transmission de données à des fréquences jusqu'à 500 MHz et à des débits théoriques de 1 Gb/s.
Catégorie 7 (Classe F) : transmission de données à des fréquences jusqu'à 600 MHz et à des débits théoriques de 10 Gb/s.
Catégorie 7a (Classe FA) : transmission de données à des fréquences jusqu'à 1 GHz et à des débits théoriques de 10 Gb/s.

http://en.wikipedia.org/wiki/Punch_down_tool
Rj11 Rj45 Cat5 Network Punchdown Punch Down Impact Tool
RJ45 Punch Down Tool
Outil pour insertion de câble RJ

3M - 19" Volition

Rack 19" - VOLPPCBF16K 509021
Prise RJ45 - 3m P28772AB Volition

Le câble RJ45 UTP (Unshielded Twisted Pair) est un câble RJ45 non blindé, non écranté.
Le câble RJ45 FTP (Foiled Twisted Pair) est un câble RJ45 écranté avec une feuille d'aluminium.
Le câble RJ45 STP (Shielded Twisted Pair) est un câble RJ45 écranté paire par paire.
Le câble RJ45 SFTP (Shielded Foiled Twisted Pair) est un câble RJ45 écranté paire par paire et blindé.
Le câble RJ45 SSTP (Shielded and Shielded Twisted Pair) est un câble RJ45 blindé paire par paire avec un blindage autour.

Modular Plug = mâle
Modular phone plug = RJ11, mâle

RJ11
3 rouge (Ring)
4 vert (Tip)

RJ14
2 = tip ligne2
3 = ring ligne1
4 = tip ligne1
5 = ring ligne2

RJ25
1 = tip ligne3
2 = tip ligne2
3 = ring ligne1
4 = tip ligne1
5 = ring ligne2
6 = ring ligne3

RJ61
1 = tip ligne4
2 = tip ligne3
3 = tip ligne2
4 = ring ligne1
5 = tip ligne1
6 = ring ligne2
7 = ring ligne3
8 = ring ligne4

RJ mâle vue de face
.......1

RJ11
1 =
2 = paire 2 - noir
3 = paire 1 - rouge (Ring)
4 = paire 1 - vert (Tip)
5 = paire 2 - jaune
6 =
Paire 1 = marériel standard
Paire 2 = téléphone : Philips, alcatel, etc... (certain modèle)

RJ45
1 = Sortie données transmises (+)
2 = Sortie données transmises (-)
3 = Entrée données reçues (+)
6 = Entrée données reçues (-)
4,5,7,8

Câble croisé
1 = 3
2 = 6
3 = 1
4 = 4
5 = 5
6 = 2
7 = 7
8 = 8

Correpondance des couleurs
noir = blanc/vert
vert = vert
jaune = blanc/marron
maron = marron
bleu = bleu
blanc blanc/bleu
orange = blanc/orange
rouge = orange

Prises diverses

Prise d'antenne CB
PL259 (mâle)

Prise d'antenne UHF
S0239 (femelle)

SL16

Prise d'antenne Wifi - Satellite SMA Radio
BNC

Type N

https://en.wikipedia.org/wiki/List_of_RF_connector_types

Connexion d'enceintes
