Lampes


La lampe centenaire ou
Ampoule de Livermore, ou Livermore Centennial Light Bulb


Allumée depuis 1901.

http://fr.wikipedia.org/wiki/Ampoule_centenaire
http://www.centennialbulb.org

Comparaison des lampes

Durée de vie d'une lampe ou l'obsolescence programmée

Incandescence = réduite volontairement à 1000 h, soit 41 jours (2700 K)
Halogène = 1700 h (amélioration sensible à l'incandescence) (3200 K) (technologie ne fonctionnant pas sur variateur)
Fluorescent = 6000 h, soit 250 jours (très polluent, vapeur de mercure)
LED = 100 000 h, soit 4166 jours, soit ~12 ans
Induction = 50 000 h, soit 5ans - à vie (10ans pour l'électronique grand publique, beaucoup plus avec de l'électronique militaire)

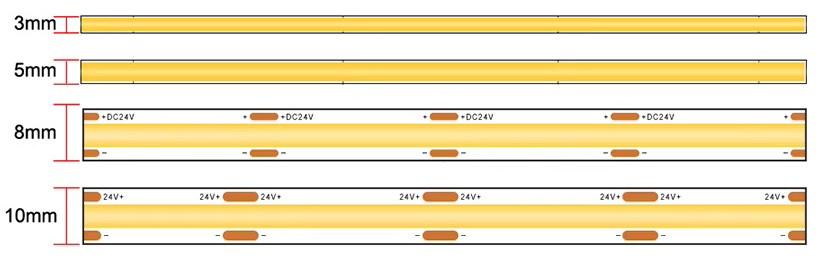

Bandeau de LED

Les couleurs
Blanc chaud (WW): 3000-3500 K (incandescence)
Blanc : 5500-6000 K (lumière du jour)
Blanc froid (CW) : 6000-6500 K (lumière équateur)

La technologie utilisée
R+V+B = ancienne technologie, 3 LED séparées
RVB = les 3 couleurs dans une seule LED
RVBW = nouvelle technologie, 4 couleurs
RVBWW = comme RVBW, mais froid
WW-CW = deux bancs dans la même LED

5050 - Blanc chaud (WW)
5050 - Blanc froid (CW)
5050 - WW-CW
5050 - Rouge ou Vert ou Bleu

2835 (mono couleur)
5050 - RVB

5050 - RGB + W
5050 RVB + 2835 WW
5050 RVB + 2835 CW
5050 - RGBW

Magic

UV

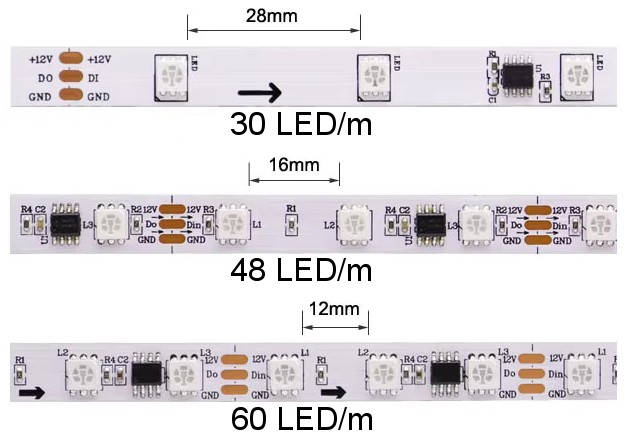

Le nombre de LED au m linéaire (attention à la consommation du simple au triple)
30 LED/m
60 LED/m - 3014
120 LED/m - 3014
204 LED/m - 3014

Le type de LED
5630 - 0,5W - 57 lm
5050 - nouvelle génération - 0,2W - 16-18 lm
3528 - mono couleur - 0,06W - 6 lm
2835 - mono couleur - 0,2W - 24-26 lm
3835 - blanche


La couleur du circuit imprimé
PCB blanc
PCB noir

La résistance aux intempéries
IP20 non étanche
IP65 étanche
IP67 étanche

















Fournisseur de lampe à induction
 http://www.comptoiralexandre.com/index.php?page=30&lg=1
15 W 5000 K E27 = 44,85 euros
23 W 5000 K E27 = 47,48 euros
40 W 5000 K E40 = 89,10 euros



Fournisseur de led




Les LED Chinoise = c'est d'la merde lien
Rishang Electronics



Test de LED

http://jeanlouis.ramel.free.fr/spip.php?article44


Lampe à iodure ou à décharge

(Pien)
20W - "nature white"=??? - 1800lm - 120°
Aliexpress - 13,47€ (07-07-2017)

(Alply.)
20W - 6000K - 2000 lm (équivalent à une 200W)
Turin 20 € (14-02-2015)



LSC - Ø55 - E27 - 27900K° - 470lm - 5W -
Chez Action - 4,99 € (29-01-2015)

LSC - Ø55 - E27 - 2900K° - 250lm - 3W -
Chez Action - 2,99 € (29-01-2015)

LSC - Ø23 - E27 - 2900K° - 250lm - 3W -
Chez Action - 2,99 € (29-01-2015)

E27 - 2700K° - 250lm - 3W -
Chez Lidl - 4,99 € (25-09-2014)

E27 - 3000K° - 1000lm - 11W -
Chez Lidl - 5,99 € (25-09-2014)

Tube 1,20m - 4000K° - 1600 lm - 82 mA - 18 W
Bien mais ça éclaire jaunâtre.
Chez Lidl - 14,99 € (25-09-2014)

Tube 0,60m - 4000K° - 850 lm - 50 mA - 11 W
Ça éclaire mieux mais jaunâtre.
Chez Lidl - 7,45 € (25-09-2014)

(4W E14 220-240V 50Hz - Philips)
4W - 2700K - 250 lm => 25W (en remplacement d'une 40W, ça éclaire un tout petit peu plus blanc, et peu moins mais très très correcte)
Solde BHV 7,45 € les 2 soit 3,72 la lampe (26-06-2014)

http://www.forzecasa.it
C'est italien, en france ont est trop con pour avoir les mêmes.
(F-38AT 50W - Spirale Magnum)
50W (=250W) - 64000 K - 8.000 h - 15 euros à Turin (11-02-2012)
Enfin je vois ce que j'ai dans ma gamelle quand je mange, la Xanlite était bien mais là c'est encore mieux.

(VL-0410G 4X1W)
4 led de 1W = 4W - 64000 K - 10 euros à Turin (11-02-2012 à 02-06-2016) 4 ans, où est l'économie ?
Le faisceau est étroit mais ça éclaire vraiment bien.






http://www.lockpickingfrance.org
Acheter Chinois, achetez 2 fois. (1/3 de leur production n'est pas fiable, c'est d'la merde, mais c'est la moins merdique)


AE27M4U28W
230 V - 28 W - 4.000 K - 1.650 Lumen - 6.000 h
Très bien, c'est cher mais ça éclair bien et blanc.
Pas temps de préchauffage, pas mal pour de la photo.

ALE21

220 V - 1,4 W - 3.100 K - 50.000 h - 30°
C'est de la merde, ça coute cher ça éclaire jaunatre, et l'angle est de 30° = NUL
Je n'ai pas encore trouver d'application a cette ampoule.
Peut être en décoration, ou ambiance pour regarder la télé, mai à 10€ le bout...



Projecteur de scène

Ø lentille 150mm
Test entre "PC Juliat HPC-306" et "DTS Anti Halo"
(à droite sur la photo).

PC Juliat HPC-306 = 410€ neuf - 300€ occasion sans lampe
DTS antihalo = 139€

http://unique.20webs.com/fr/stagelighting.html


Comparaison lampe

Ampoule LED SMD couleur - 1,3W - 30lm - B22
Bleu
Jaune
Rouge
Orange
Vert
Rose 2,63 € http://www.lampexpress.fr/ampoules-a-leds/couleur
2,12 € http://www.led-et-fluo.fr/23-ampoule-led-culot-b22 2,24 € http://www.monechelle.fr/ampoule-led-b22-3397 1,99 € http://chambery.e-bricodrive.fr/produit-ampoule-b22-led-jaune-0-5-w,21894,247,989,2150,3455.htm
Chromex - 0,5W - 1,66 € Ampoule couleur - 15W - 30lm - B22
1,05 €


Lampe spécial voiture
Dénomination T5 T10 T5.5
Photo T10 T5.5
diametre 5 mm
longeur 16 mm
puissance 1,2 W
température 6000 K
angle 180°
adresse http://www.bluecars.net/ampoule-t5-cube-aled-hp-blanche-w12w-p-1030.html
prix 2,89


W2W
W2,3W
T5
W2x4.6d
2W
2,3W
18,6lm
Tableau de bord



Osram 2723 - 2,3W 18,6lm


6500 K
xW xxlm (3 led)
1W xxlm (2 led)
W5W
T10
W2.1×9.5d
2700 K
5 W
~50 lm
Éclairage de plaque Passat (x2) (éclairage directif vers le bas)
Lecteur de carte Passat (x1) (omnidirectionnel avec optique)



GE - 5W 50lm


6500 K
0,5W 24lm (4 led 1210)
1W 48lm (8 led 1210)
1W 80lm (5 led 5050) le top
1W 100lm (20 led 2030)
T4W
BA9S
2700 K
4 W
~40 lm
Compteur XT
Veilleuse Passat (x2)
Plafonnier latéraux Passat (x2)(éclairage directif latéral)





6500 K
30lm 0,8W (7 led rondes 120°)
24lm 0,8W (4 led 1210 150°)
48lm 1W (8 led 2030 150°)

80lm 1W (5 led 5050 360°)
100lm 0,9W (20 led 2030 360°)
210lm 3,5W (42 led 2030 360°)

200lm 2,5W (5 led 5630 360°)
R5W
BA15S
ou
1156
5W
50 lm
Veilleuse AR
P21W
BA15S
21W
460 lm
Stop - Anti brouillard - Clignotant
La centrale clignotante ne supporte pas les LED.
Clignotement trop rapide.




GE - P21W 460lm
PY21W
BAU15s
21W
280 lm
Clignotant AV Passat (2x)
La centrale clignotante ne supporte pas les LED.
Clignotement trop rapide.

Modifier la centrale n°21.



GE - PY21W 280lm
P21/4W
P21/5W
BAY15d
ou
1157
21/4W
21/5W
Stop/veilleuse
C5W
10x37 mm
SV8.5

Navette
Feston
2700 K
5 W
45 lm
Éclairage de coffre (éclairage directif vers le bas)


6500 K
55 lm 3 led 5050
48 lm 3 led 5050 (avec dissipateur)
150 lm 3 leds 5630 (avec dissipateur)
200 lm 6 leds 5630 (avec dissipateur)
C10W
10x42 mm
SV8.5

Navette
Feston
2700 K
10 W
125 lm
Plafonnier Passat (x1 Osram) )(éclairage directif vers le bas)


6500 K
75 lm 0,5W 4 led 5050
120 lm 1,5W 16 led 3528
200 lm 1,8W 6 led 5630
160 lm 1W 1 led
R2 45/55W Code/Phare
H1 55W Ca ne peut pas fonctionner dans l'optique d'origine
Code - Phare
(Passat)
La led ne peut pas entrer dans l'optique.
H7 55W Ca ne peut pas fonctionner dans l'optique d'origine
Code - Phare
(Clio)
H4 45/55W Ca ne peut pas fonctionner dans l'optique d'origine
Code/Phare

Dénomination

Verre de lampe
T5 = Tubular 4.8mm ou T1.5 (1.5/8inch = 4,8mm) ou T1-1/2 (1/2=0,5), ils sont fou ces ricains.
T7 =
T10 = Tubular 10mm ou T3.25 (3.25/8inch = 10mm) ou T3-1/4 (1/4=0,25), ils sont fou ces ricains.

Culot
W2.1x9.5d = Wedge x 9,5 mm - miniature wedge (coinçage)
W2x4.6d = Wedge 2 mm x 4,6 mm - subminiature wedge (coinçage)
BA9S = Bayonet 9 mm Single contact
BA15S = Bayonet 15 mm Single contact
BAU15s = Bayonet (U = offset 30°) 15 mm Single contact (détrompage horizontal)
BAY15d = Bayonet (Y = indexing) 15 mm Double contact (détrompage vertical)
CS5

Gélatine de correction pour les LED à 6500K
205 Converts daylight (6500K) to tungsten light (3800K)
Le contraire
201 Converts tungsten (3200K) to photographic daylight (5700K)



http://www.yakaequiper.com/shopping_cart.php
0.99 + 2.39









PAR 56
(Parabolic Aluminium Reflector)
WFL ou MFL
NSP ou VNSP
WFL = (Wide FLood) angle 26/27°
MFL = (Medium FLood) angle 15/17°
NSP = (Narrow SPot) angle 8/9°
VNSP = (Very Narrow SPot) (PAR64)

Marque
Osram :
MFL : 230 V - 300W - Base GX16d - 2.000 h - 30.000 cd - Dimentions : diamètre 177x115mm
NSP : 230 V - 300W - Base GX16d - 2.000 h - 70.000 cd - Dimentions : diamètre 177x113mm
WFL : 230 V - 300W - Base GX16d - 2.000 h - 10.000 cd - Dimentions : diamètre 177x113mm
General Electric :
Mac Lamp : 230 V - 300W - Base GX16d - 1.000 h - Température 2.750 K - Dimentions : diamètre 178x127mm


Gélatine 19cm x 19cm
Porte filtre
Volet / Coupe flux



PAR 36
Ø 114mm - 3200 K
WFL -
WFL -
6,4V - 30W - 5°

VNSP Filtre

Rouge
Jaune
Orange
Rose
Mauve
Bleu
Vert
Magenta


PAR 38
Ø 122mm - 3000 K ~ 3200 K
FL - 30° ~ 32°
SP - 12° ~ 14°

120W - FL - 3100cd
120W - SP - 9300cd
80W - FL - 1800cd
80W - SP - 5400cd
60W - FL - 1200cd
60W - SP - 3400cd


DXX pour La Mandarine (Ianebeam Redheads ou Varibeam)

Lampe studio tubulaire crayon
240 V - 800 W - 78 mm - R7S - 3.200 K - 80 h



CP96 ou 64514 (Ansi) pour le Mushroom

120 V - 300 W - GX-6.35 - 3.400 K - 75 h (enregistrements de films professionnels et de télévision)
120 V - 300 W - GX-6.35 - 3.200 K (pour le cinéma professionnel et travail à la télévision)
120 V - 300 W - GX-6.35 - 3.100 K - 6900 lumens
120 V - 300 W - GX-6.35 - 2.900 K - 8100 lumens
LED 120 V - 3,5 W(=35W) - GX-6.35 - 3.000 K - 370 lumens ($10)
120 V - 3,5 W(=35W) - GX-6.35 - 5.000 K - 350 lumens


T4 = 35W
T5 = 300W
T4 = 1000W
Osram OSRAM-64514 - 8 €
la BS - 5.63 €
Bax Shop - 3,75 €
Sonovente - 5 €


GX 9.5 pour la poursuite

T19 - 1000W - 240 V
CP23 - 650W - 240 V


GY 9.5 M38 - 300W
M40 - 500W
T26 - 650W
CP89 - 650W

Tube fluorescent

Puissance / Longueur
2 W =
4 W = 0,15 m
6 W = 0,225 m
8 W = 0,3 m
10 W = 0,33 m
12 W = 0,37 m
13 W = 0,523 m
14 W = 0,549 m
15 W = 0,438 m
18 W = 0,60 m (armoire de toilette 20 W)
30 W = 0,90 m
35 W = 1,449 m
36 W = 1,20 m (standard)
58 W = 1,50 m
70 W = 1,80 m


Tube fluorescent rond culot = G10Q

Puissance / Diamètre
22 W
32 W = 30 cm
40 W = 40 cm (salle de bain Ø 33 mm)
60 w

Sylvania - Circline 40W
FC40W/840
Cool White De Luxe
Ø = 406 mm
Code : 0001967
(3200 lumen)

Sans marque (40cm)
CF 40 W/BBL
Blanc brillant deluxe

Sans marque (32cm)
FC32T9/CW

Sylvania SYLV0001967 = 40W - G10q - 4000 K - 3000 lm - 31mm Øtube - 405mm périmètre
SYLV0001968 = 40W - G10q - 6500 K - 2900 lm - 31mm Øtube - 405mm périmètre

Tube fluorescent 4p

Puissance / Longueur
18 W = 22 cm
24 W = 31 cm
36 W = 41 cm
55 W = 53 cm
80 W = 56 cm

Philips
MASTER - PL-L 55W/840/4P
L = Linear
4P = 4 Pins

Osram Dulux L
36W/830

Mazda
Eureka
EF L36W 830



Starter
Osram - ST


Diamètre des tubes
T2 = 7 mm
T4 = 12 mm (1/2") T5 = 16 mm (1/8")
T8 = 26 mm (1")
T9 = 29 mm
33 mm T12 = 38 mm (1/5")


Température 2700 K : proche de la lumière incandescente, utilisation domestique et hôtellerie
3000 K : proche de la lumière halogène, utilisation en hôtellerie, boutiques, musées
3500 K : (peu fréquent) compromis entre lumière halogène et lumière de bureau
4000 K : blanc "neutre", très utilisé dans les bureaux et dans les milieux industriels ; cette température de couleur intermédiaire a l'avantage de ne paraître ni trop jaune la journée, ni trop froide la nuit
5000 K : proche de la lumière du jour (mais attention à l'IRC), utilisé en musées, photographie et en arts graphiques
6500 K : proche de la lumière d'un ciel couvert (mais attention à l'IRC), utilisé dans les hôpitaux (ce qui donne cette lumière froide si typique)
8000 K : (peu fréquent) proche de la lumière d'un ciel bleu (lumière du nord), usages spéciaux

827 = 2700 K - Blanc incandescent
830 = 3000 K - Blanc chaud
840 = 4000 K - Blanc brillant
865 = 6500 K - Lumière du jour

Deluxe Extra Warm White = 2700
Blanc confort deluxe

Warm White (WW) = 3000
Blanc chaud
Warm White Deluxe (WWX)
Blanc chaud deluxe

White = 3500

Deluxe Natural = 3600

Deluxe White = 3850

Natural = 4000
Universal White
Blanc universel (BU)
Blanc delux
Cool White Deluxe (CWX)
Blanc Froid de Luxe
Kolor-rite

Cool White (CW) = 4300
Daylight (D)
Blanc froid
Lumière du jour
Blanc industrie

Tropical Daylight (D)= 6500
Northlight
Colour Matching

Daylight Deluxe (DX)
Lumière du Jour de Luxe

Blanc brillant deluxe = ? 4700

IRC = Indice de Rendu de Couleur
CRI = Color Rendering Index
IRC 55 à 70% : rendu de couleur médiocre, utilisation en atelier, industrie, lieux publics de circulation. En photographie, ils produisent une dominante verte caractéristique. Efficacité lumineuse moyenne.
IRC 85% : rendu de couleur correct, utilisation en bureau, école, hôtellerie, domestique (hélas). Les teintes chair sont déformées, le jaune tire vers le vert, les bleus tirent vers le violet, et généralement toutes les teintes semblent plus saturées, un peu artificielles. Il est, par exemple, très difficile d'apprécier la couleur d'un vêtement dans une boutique éclairée avec cet IRC. En photographie, ils produisent également une dominante verte. Efficacité lumineuse très bonne.
IRC > à 90%. : rendu des couleurs supérieur, utilisation en arts graphiques, musées, dentisterie, photographie, caissons lumineux, utilisation très souhaitable en éclairage domestique. Utilisés en photographie, ils ne présentent pas la dominante verte si caractéristique. Efficacité lumineuse bonne.
PAR = Photosynthetic Active Radiation (c'est pour les plantes)

Exemple :
le code 640 désigne un tube d'un IRC de 60 et d'une température de couleur de 4000 K (blanc industrie), éclairage d'atelier, cave, etc.
le code 840 désigne un tube d'un IRC de 85 et d'une température de couleur de 4000 K (ex : Osram "blanc deluxe"), éclairage typique en bureau.
le code 827 désigne un tube d'un IRC de 85 et d'une température de couleur de 2700 K (ex: Osram "interna"), éclairage typique des fluocompactes.

827
840
MazdaFuor - Symphony
Aurora / Air
SF36W

Sylvania - Standard
Univarsal White
F36W / 125 -T8

865
Lamptan
Daylight
F36W T8 Daylight
Extra Brightness


Filtre pour tube
Bleu = 860 840 (trés peut de différence)
vert = 860 840 (trés peut de différence)
jaune = 860 (jaune citron) = 840 (jaune d'or)
violet = 860 (rose) = 840 (violet)
rouge =


827 = 2700 K - Blanc incandescence
830 = 3000 K - Blanc chaud
840 = 4000 K - Blanc brillant
865 = 6500 K - Lumière du jour

Culot = 2G11

Ballast

Vossloh-Schwabe

Mazda

Marque
Osram
Philips
Sylvania
General Electric


Lampe à iodure

Système Global Trac

Adaptateur
GA69





(Trouver dans un forum)



Féquence des lasers

266 355 375 405
435 442 447 450
454 457 473 480
488 491 500 510
514 515 523 526
532 543 556 561
589 593 633 635
637 640 655 656
660 671 680 685
690 705 722 730
785 793 800 808
825 830 845 852
879 880 885 914
915 940 946 965
975 980 1030 1047
1053 1060 1064 1085
1112 1122 1310 1313
1319 1342 1444 1450
1470 1530 1550 1573
1700 1870 1900 1940
2200

http://fr.wikipedia.org/wiki/Tube_fluorescent

Tube fluo, diamétre en 1/8"
En diminuant le diamétre il y a plus de puissance.

T12 = 12/8" = 38,1mm
T10 = 10/8" = 31,75mm
T8 = 8/8" = 2,54mm
T6 = 6/8" = 19,05mm
T5 = 5/8" = 15,87mm
T4 = 4/8" = 12,7mm
T2 = 2/8" = 0,63mm


Exemple lumen
http://www.astuces-pratiques.fr/maison/efficacite-lumineuse-des-lampes-lumen-par-watt
Néon souple
http://www.neon-flexible.com/Photos-enseignes-ccbaaaaaa.asp


Fluorescence

La quinine


La riboflavine (vitamine B2, E101)
$5
lien français
lien anglais


La fluorescéine Tutorial

Vente en pharmacie (25gr pour 17€)

L'eosine YB achat

2,5€ le g

La naphtionate achat

2,6€ le g

Rhodamine
Wikipedia
Idées
http://www.beaumariage.org/idee-deco-mariage
http://sfxcheap.forumactif.com/t32-lumiere-noire


Boutique spécialisées
http://www.watercooling.fr/eosine-traceur-fluorescent/pv-73316
http://www.phosphorescent.fr
http://www.fluotechnik.com
http://www.vistaglo.com
http://www.made-in-fluo.com


Lien http://www.nicolight.fr/5/leds.php

Glossaire
SMD = Single Mounted Device (led de surface)
CMS = Composant monté en surface
