Disque dur

Formatage
Fat32 = taille maximum d'un fichier 4Go (et 2To de capacité totale) (1981)
exFat = taille maximum d'un fichier 128To (2006)
NTFS = taille maximum d'un fichier 256To - incompatible Apple (1993)

Logiciels de test ou utilitaires
CrystalDiskInfo

Plus... 		CrystalDiskMark

Plus... 		AS SSD

Plus... 		HD Tune

Plus... 		HD Tach

Plus... 		EaseUS

Plus...

Logiciels généralistes incluant une section disque

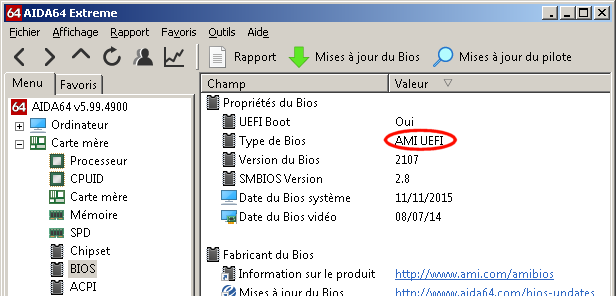

Aida 64

Plus... 		Spessy

Plus...

Gestion des disque sous Windows
Windows 10
 Windows 7
 Windows XP
c:\windows\system32\diskmgmt.msc

Utilitaires
Fload LED

Plus...

Optimisation d'un disque SSD lien
- Désactiver l'indexation des disques
- Désactiver les points de sauvegarde (restauration système)
- Désactiver la mise en veille prolongée
- Désactiver la mémoire virtuelle
- Désactiver Superfetch
- Déplacer le dossier des fichiers temporaire

Informations sous DOS
wmic diskdrive get Model, Name, SerialNumber, FirmwareRevision
Model
Name
SerialNumber
FirmwareRevision

DeviceID
MediaType

Informations sous Powershell
Get-PhysicalDisk | Select FriendlyName, SerialNumber, MediaType

(C:\Windows\System32\WindowsPowerShell\v1.0\powershell.exe)

Windows - Marque , taille, technologie

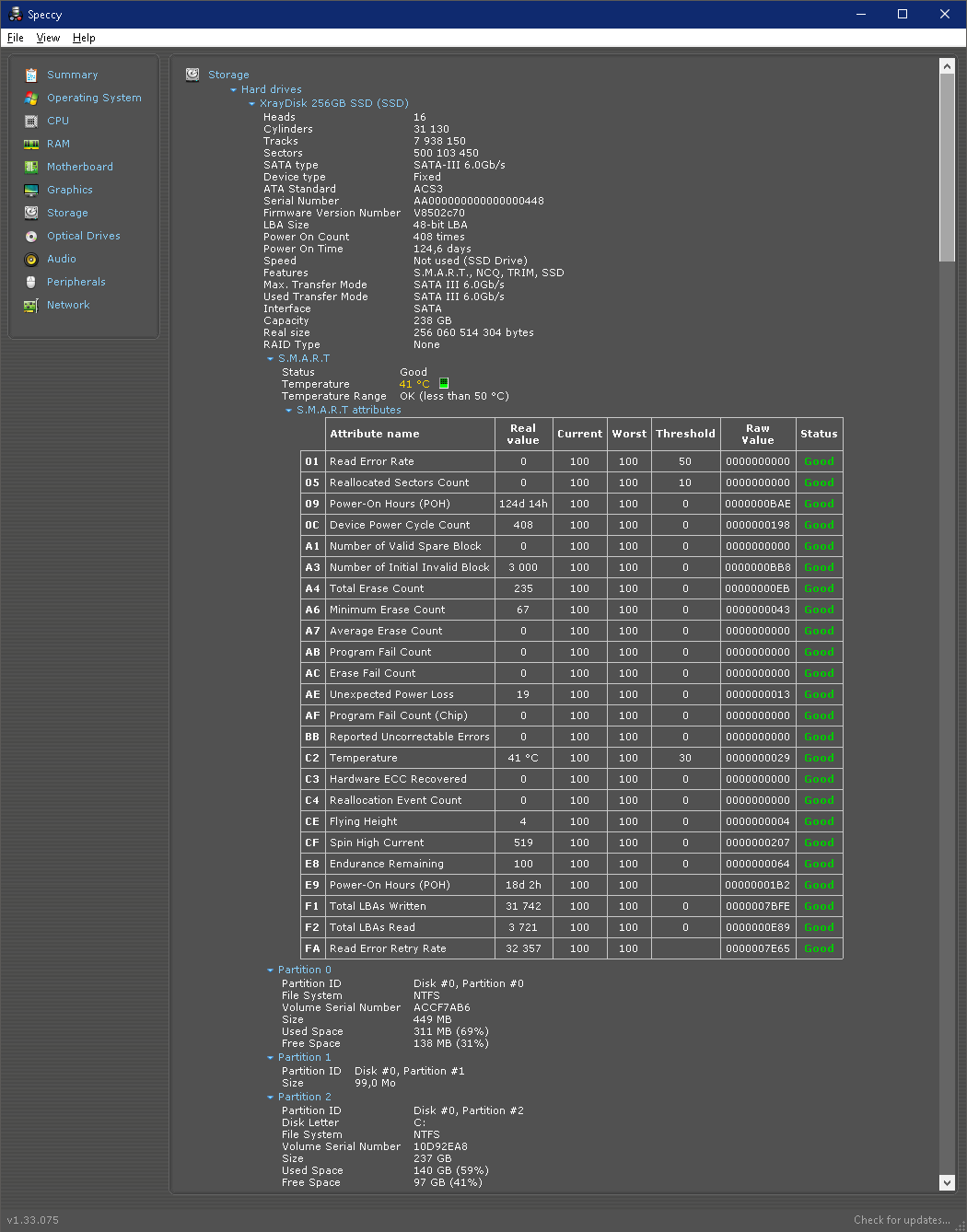

Speccy



Disque GPT

Comment supprimer un disque GPT


Avec la commande DISKPART

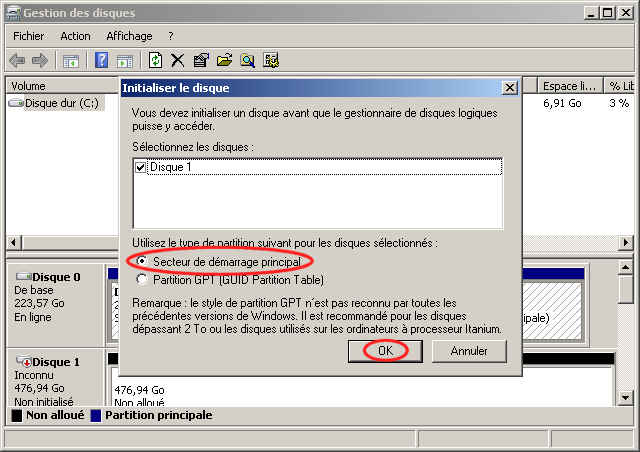

Installation d'un disque 512 Mo SSD

Aliexpress
256Go = 17€
512Go = 25€
1To = 43€
Bleu = métal - mémoire TLC (Triple Level Cell)
Noir =
Gris = métal - mémoire QLC


Technologie
NAND SLC (Single-Level Cell) = le plus endurant, mais le plus cher
NAND DLC (Double-Level Cell) = plus lent que le SLC, mais moins cher
NAND MLC (Multi-Level Cell) = ancien nom de DLC
NAND TLC (Triple-Level Cell) = encore moins cher, et encore moins endurant
NAND QLC (Quad-Level Cell) = pas cher, moins fiable
NAND PLC (Penta-level Cell) =
X-NAND


c:\windows\system32\diskmgmt.msc
Windows XP
 Windows 7
Pour information (vue dans les forums)

- Seagate mieux que Western Digital

BarraCuda, destiné aux PC de bureau, garantie 5 ans
IronWolf, destiné aux NAS, garantie 3 ans
SkyHawk, destiné à la vidéosurveillance, garantie 3 ans

La charge annuelle maximale recommandée varie par contre, passant de 550 To pour l'Entreprise Capacity à 300 To pour le BarraCuda Pro et 180 To pour les IronWolf et SkyHawk.

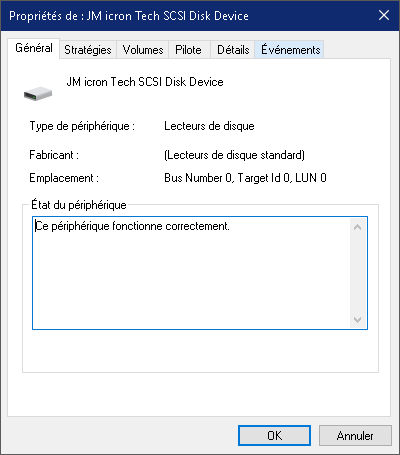

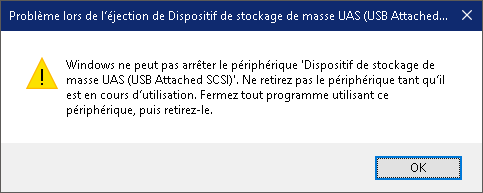

Branchement d'un disque SSD M2 Apple sur un PC

Disque SSD M.2 NVME Apple


Adaptateur SSD M2 à M.2 NGFF PCIE X4, pour Apple MacBook Air Mac

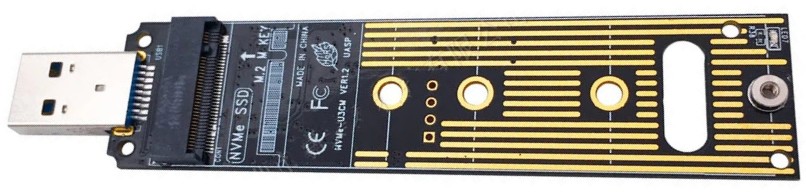

Adaptateur M.2 NVME SSD vers USB 3.1



Mais ça ne fonctionne pas.


Connecteurs



Apple
2013-2017

(12+16)		 2012 / 2013

(7+17)		 2010/2011

(6+12)





M.2 NVMe

68 broche (2 x 5+29)


Mini PCI-e (mini PCI EXPRESS)

52 broches (2 x 8+18)


Mini PCI

62 broches

Key-E

Key-M

Gestion des disque supérieur à 2,2 To
Windows XP est limité à 2 To, supérieur il faudra le partitionner.


Pour géré des disque supérieur à 2To il faut un BIOS UEFI


Disque Seagate
Disc Wizard (versions allégées du logiciel Acronis True Image)
lien

Disque Western Digital
WD True Image (versions allégées du logiciel Acronis True Image)


MBR = Master Boot Record - limité à 2,2 To GPT = GUID Partition Table - 9,4 Zo GUID = Globally Unique Identifier partition table UEFI = Unified Extensible Firmware Interface (2010) - pour géré les disque supérieur à 2,2 To FAT = exFAT = 64 Zo- MAJ KB955704
NTFS =
lien
Gestion des disques

c:\windows\system32\diskmgmt.msc
Windows XP
 Windows 7



c:\windows\system32\compmgmt.msc
Windows XP
 Windows 7
eventvwr.msc - observateur d'événement
diskmgmt.msc - gestion des disques


Fload LED "gratuit" et portable

Ver 1.12


Si les voyants ne fonctinnent pas :
To turn on physical disk counters: diskperf -yd
To turn off physical disk counters: diskperf -nd
To turn on logical disk counters: diskperf -yv
To turn off logical disk counters: diskperf -nv


Free HDD LED "gratuit" mendicité permanente

Ver 1.20

Optimisation des disques
1 disque système C:\
1 disque de données D:\
1 disque de Cache E:\

E:\

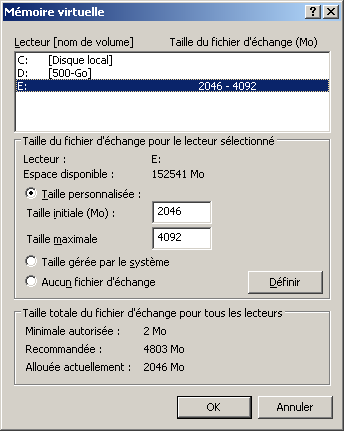

Mettre la mémoire virtuelle.


Firefox
about:config -> Créer la ligne : browser.cache.disk.parent_directory


Création d'une clé USB "Bootable".


Création d'une clé USB "Multiboot".

Formatage rapide Fat32

Utiliser le logiciel d'installation Yumi (ça ne fonctionne pas)
Utiliser le logiciel d'installation Xboot (ne fonctionne pas sur Athlon 2000)

Installer Partitio Wizard (pour créer le multiboot)


Création d'un fichier ISO

ISO recorder
Création d'un disque Bootable avec Windows XP

RMPrepUSB "gratuit" et portable


Ver 2.1.706
Plus...


Création d'un disque Bootable avec Win7
diskpart
list volume
select volume x
clean
create partition primary
select partition 1
active
format quick fs=ntfs (ne fonctionne pas avec XP)
assign
exit

Si le disque ne démarre pas utiliser MBRFix

c:\mbrfix /drive X driveinfo
c:\mbrfix /drive X fixmbr /win7 /yes
c:\mbrfix /drive 1 fixmbr /yes bootsect /nt60 E: bcdboot C:\Windows /l fr-fr
http://fr.openclassrooms.com/forum/sujet/rendre-bootable-un-disque-dur-externe-avec-diskpart-88865



Création d'une clé Bootable avec Win7
DISKPART (cette commande ouvrira l'outil "diskpart")
list disk (repérez le N° attribué a votre clé usb dans la liste qui s'affiche)
select disk 3 (changez 3 par le N° correspondant a votre clé usb)
clean (ceci supprimera la partition présente)
create partition primary (création d'une nouvelle partition)
active (ceci rendra votre partition active pour lui permettre d'être "amorçable")
format fs=fat32 quick (formatage rapide en "fat32")
assign (pour attribuer une lettre a votre lecteur USB)
exit (pour quitter diskpart)
exit (pour fermer l'invite de commande)

Création d'une clé Bootable avec un ISO
http://www.place4geek.com/blog/2012/11/4-outils-pour-creer-une-cle-usb-bootable-avec-un-fichier-iso/
Création d'une clée Bootable avec un ISO et multi Boot
http://hapatchan.blogspot.fr/2011/11/20-logiciels-pour-creer-une-cle-usb.html

Glossaire
MBR = Master Boot Record (512 octet)

Disque SSD

SLC

Gestion du disque
http://www.abelssoft.net/ssdfresh.php

http://www.commentcamarche.net/faq/35629-optimisation-d-un-disque-systeme-ssd


Installation system sur un disque SATA
Télécharger Intel® Matrix Storage Manager
Ouvrir sous DOS iata89CD.exe -a

Récupérer les fichiers décompressé dans = C:\Program Files\Intel\Intel Matrix Storage Manager

Lancer l'installation d'XP avec le CD.
Faire tout de suite F6 (car c'est la première chose qu'il vous demande).
Mettre la disquette contenant le pilote.


Bug Windows XP
Votre disque n'apparaît plus, il est vide.
Il est en RAW au lieu de NTFS.


Aller sous DOS.
taper :
C:\>chkdsk d:/f (d = disque)


SATA (ou Serial ATA, ou S-ATA)


SATA = 1.5 Gb/s (2003)
SATA II = 3 Gb/s (2009)
SATA III ou SATA-IO = 6Gbit/s
eSATA = câble maximum 2 m

Branchement d'un disque SATA sur un PC en IDE ou
Branchement d'un disque SATA II sur une carte mère SATA (incompatible avec le SATA II)
Adapateur reversible

8 €

Adapateur USB - SATA/IDE

15 €

Câble SATA

20 cm 33 coudé 35.5 49 coudé vérouillavle
SSD (Solid State Drive)
La durée de vie d'un disque SSD de type MLC est divisée par 10 par rapport à un disque SLC.


Logiciel pour estimer la durée de vie du dsique.
http://ssd-life.com
http://www.abelssoft.net/ssdfresh.php

http://www.clubic.com/disque-dur-memoire/disques-durs-ssd/article-448256-6-optimiser-ssd.html

Cavalier Western Digital
http://support.wdc.com/fr/techinfo/general/jumpers.asp


Cavalier Maxtor


Branchement d'une led d'activité
http://www.xavboxtuning.com/fr-tuning/xbox/led-disque-dur.php3





Brochage

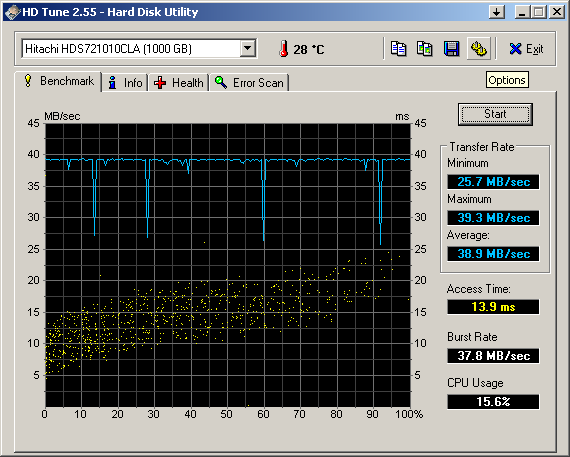

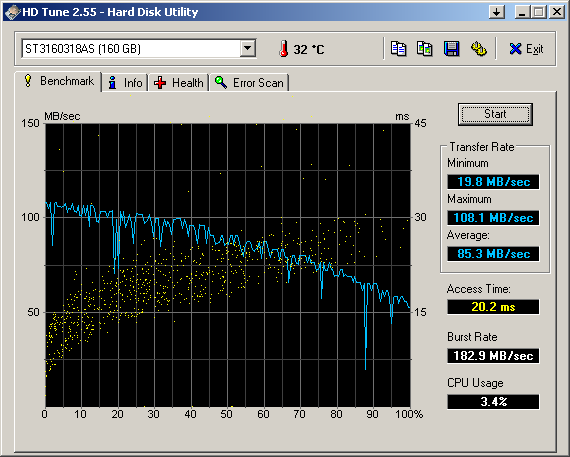

Vitesse de mes disques
"Burst Rate" = Taux de transfert

i3 - Assus P8 H77-V
Seagate - Baracuda 7200 -




Sempron 2600+ (ASRock - K7VT4A pro) on dirait que le taux est bridé à 37MB/s max
Athlon 2800+ (ASRock - K7VT4A pro) même problème







Athlon- XP2500 (Asrock K7S8X)




AC : Alternate Capacity (voir CLJ)
CLJ : Capacity Limitation Jumper (voir AC)
SATA : Serial Advanced Technology Attachment
MBR : Master Boot Record (1983 - 2To max)
GPT : GUID Partition Table
GUID : Globally Unique IDentifier
VBR : Volume Boot Record
