Tutorial


La console - Possibilité de brancher 12 machines indépendantes de 16 canaux qui sont les 12 boutons Scanner (fixtures, projecteurs)
Donc adresser la 1ère machine 1, la deuxième à 17, etc.
(En en utilisant les canaux inutilisés, il est possible de mettre plus de 12 machines, mais ce sera plus complexe à programmer)

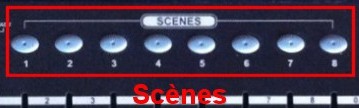

- 8 bouton Scènes = de 30 banques, soit 240 scènes programmables. (une scène c'est juste un éclairage fixe à un instant donné)
- 6 bouton Chases (séquences) = permet d'enchaîner plusieurs scènes.



Prérequis
La première chose à faire, c'est d'adresser et de brancher tous les appareils.

La deuxième chose à faire, c'est un plan de ce qu l'on va vouloir éclairé/faire.

Exemple :
Un mode stroboscope, c'est à dire que toutes les lampes clignotent en blanc.
Un mode chenillard, les lampes s'allument dans un sens bien précis en mono couleur.
La moitié des lampes affiche une couleur en alternance avec l'autre moitié d'une autre couleur ou la même.
etc.


Programmation des scènes C'est la programmation des 8 pas possible.

Il faut déjà avoir testé en manuel (mode par défaut) chacun de ses appareils et avoir un récapitulatif des fonctions pour se faciliter la vie.

Il faut se mettre en mode de programmation.
Mettre tous les curseurs à 0, et appuyer sur le bouton PROGRAMME pendant 3s -> le voyant clignote (si les lampes étaient allumées, elle s'éteindront)


Avec les boutons BANK UP/BANK DOWN sélectionner la banque SN1 BK01 (pour exemple)


Réglage de l'effet désiré pour la première scène.
Sélectionner le premier appareil et le régler avec les potentiomètres correspondant à ses canaux.
Appuyer sur le bouton SCANNER 1 (si SCANNER 1, est votre 1er appareil) et faire les réglages.

Désélectionner SCANNER 1 puis sélectionner SCANNER 2 et recommencer les réglage, et ainsi de suite pour chaque appareil.

Une fois satisfait du résulta, il faut le sauvegarder.
Appuyer sur le bouton MIDI/REC, puis sur le Bouton Scènes 1 (pour notre exemple), tous les voyants clignotent une fois pour valider la commande.
Recommencer pour la Scènes 2, sélectionner SN2 BK01, et refaire les réglage voulus du nombre de scène voulu.

(Pour le PAR56 à led les valeur 000 ne sont pas prise en compte, la scène est ignoré)

Une fois terminer toute les configuration, appuyer sur le bouton PROGRAM 3 secondes.


Vérification de ce qui a été fait (mode manuel


Appuyer sur les bouton BANK UP/BANK DOWN pour sélectionner une scène avec ses banques, et appuyer sur le bouton de Scène 1

Exemple :
J'ai enregistré plusieurs scènes dans la Bank 1
Je recherche SN1 BK01 avec les boutons BANK UP/BANK DOWN
Quand SN1 BK01 est affiché, j'appuie sur le bouton SCENES 1 et je vois la belle couleur bleu de tout mes PAR, dans la scène 2 j'ai mis du vert,
avec les boutons BANK UP/BANK DOWN je sélectionne SN2 BK01 et j'appuie sur le bouton SCENES 1 , et je vois tous les PAR passer au vert.


Pour lancer une banque de scène automatiquement


Il faut sélectionner la BANK 1

et appuyer sur AUTO.

Et régler la vitesse de défilement et accessoirement le fading de transition.



Effacer une scène


  Entrer en mode programme.
  Sélectionner la scène.
  Appuyer sur le bouton AUTO/DEL.
  Choisir la scène a effacer -> tous les voyants clignotent.


Rajouter un éclairage Lui mettre l'adresse qui va bien.
Entrer en mode programme, choisir la/les scène(s) dans la banque et régler l'allumage du projo.
Et sauvegarder.


Lancer une banque (succession de scènes)
Mode manuel, par défaut à la mise sous tension.
Appuyer sur les bouton BANK UP/BANK DOWN pour sélectionner la banques,

et appuyer sur les bouton de Scène de 1 à 8


Mode automatique ou Mode musique, défilement des 8 scènes de la banque sélectionner

et régler la vitesse.


Donc il est possible d'avoir 30 séquences de 8 scènes (et il est possible d'ajouter des chases)


Copier une banque Se mettre en mode de programmation.
Appuyer sur le bouton PROGRAMME pendant 3s -> le voyant clignote (si les lampes étaient allumées, elle s'éteindront)

Choisir la banque à copier BANK UP/BANK DOWN

Appuyer sur le bouton MIDI/REC pour l'enregistrer.

Choisir la banque de réception de la copie BANK UP/BANK DOWN

Appuyer sur le bouton MUSIC/BANK COPY pour l'enregistrer (toutes les LED et clignotent trois fois).

Appuyer sur le bouton PROGRAM 3 secondes pour sortir du mode de programmation.




Programmer les CHASES (les séquences) Se mettre en mode programme en appuyant sur le bouton PROGRAMME pendant 3s -> le voyant clignote

Choisir le bouton de séquence CHASE 1

Choisir une banque BANK UP/BANK DOWN

Choisir la scène.

Appuyer sur le bouton MIDI/REC pour l'enregistrer.

Et ainsi de suite pour toute les scènes qui nous intéressent.

Une fois terminer les choix, appuyer sur le bouton PROGRAM 3 secondes.

La chase est prioritaire sur la banque.


Pour ce simplifier la vie, il est possible de brancher un clavier ou Pod MIDI avec un séquenceur Pour choisir l'une des 30 banques, il faut un certain temps que l'on a peut-être pas.




Dans un premier temps, il faut relier le clavier à la console avec un câble MIDI.

Ensuite passer en mode MIDI en appuyer sur le bouton MIDI pendant 3 secondes -> Midi s'affiche sur l'afficheur.

(Il est possible de choisir avec les boutons BANK UP/BANK DOWN les canaux de 1 à 16)


Et appuyer sur les touche du clavier pour vérifier l'affichage.

Dans mon cas seul le canal 1 fonctionne.
Contrairement à la vidéo, mon clavier ne gère que de la SN5-BK5 à SN01-BK10, zone grise sur le tableau ci-dessous.



Il est aussi possible de piloter la console à partir d'un ordinateur

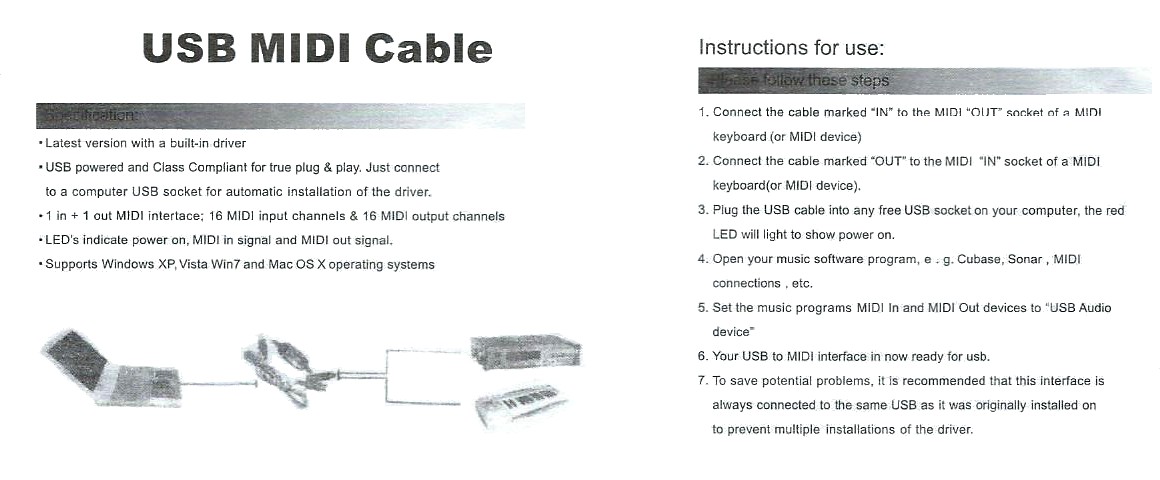

Branchement du matériel (avec cette configuration, tout est 100% opérationnel, le clavier PC joue du son et de la lumière, pareil pour le clavier MIDI)

Prise USB A
Prise USB A - Prise OUT
2,52€ Aliexpress
Prise IN		 Midi Piano

Plus ...
(Gratuit et portable)

Prise OUT

(UNDER CONSTRUCTION)









Liste des séquenceurs gratuits
MU.LAB-Free
LMMS
Hydrogen





Appuyer sur le bouton MIDI pendant 3 secondes -> Midi s'affiche sur l'afficheur.
Sélectionner le canal DMX de 1 à 16 avec les bouton UP/Down
