Caisson - Titan 5.6 (2012)
Caisson - Titan 5.5 (2009)
Caisson - Titan 5.4 (2008)
lien

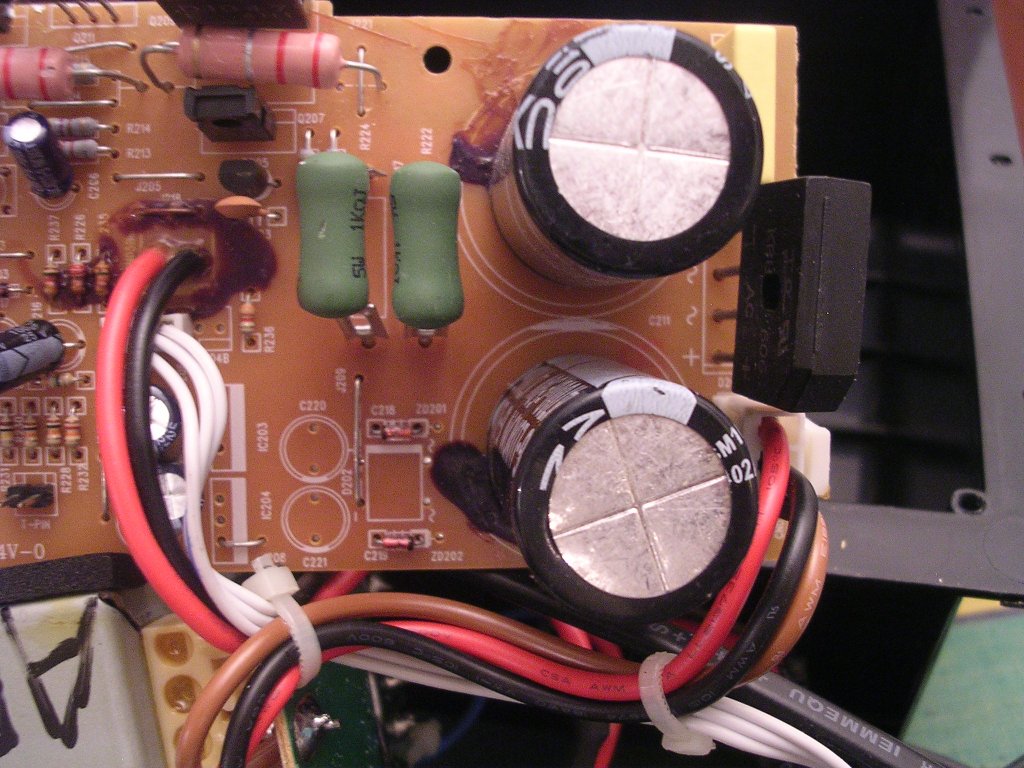

Carte Alim et Puissance
PCB : TITAN 05.4-01 - 20071121 - ROHS rd19303
2 codos : RM - 50V 6800µF (4700µF sur le 5.3)
Transistor - Toshiba C5198
Transistor - A1941
+/- 40 V pour la puissance
+/- 15 V pour le traitement ( deux zeners)
+ 5V pour la logique

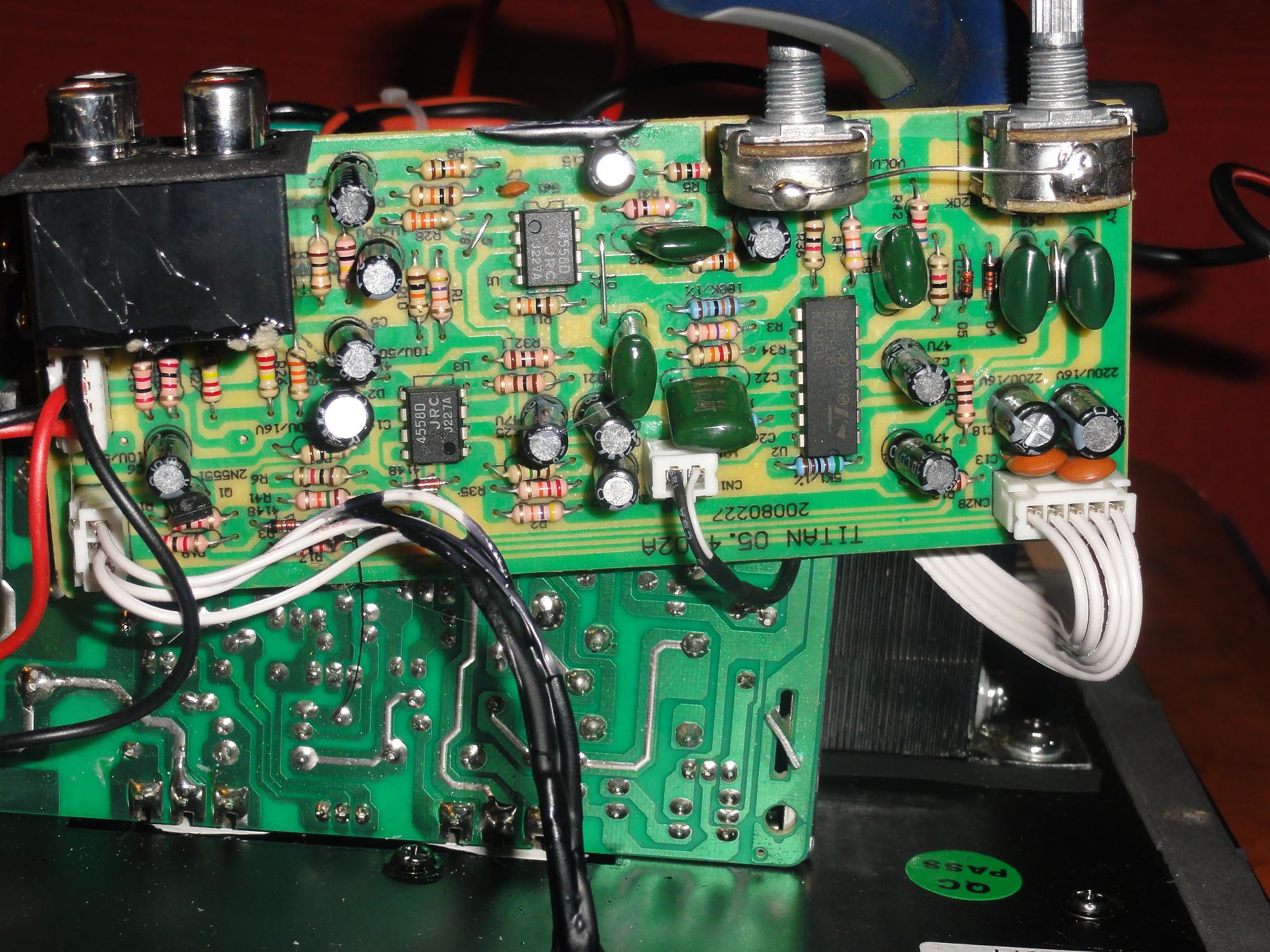

Carte Pré-ampli
PCB : TITAN 05.4-02 - 20071121 - ROSH rd19305

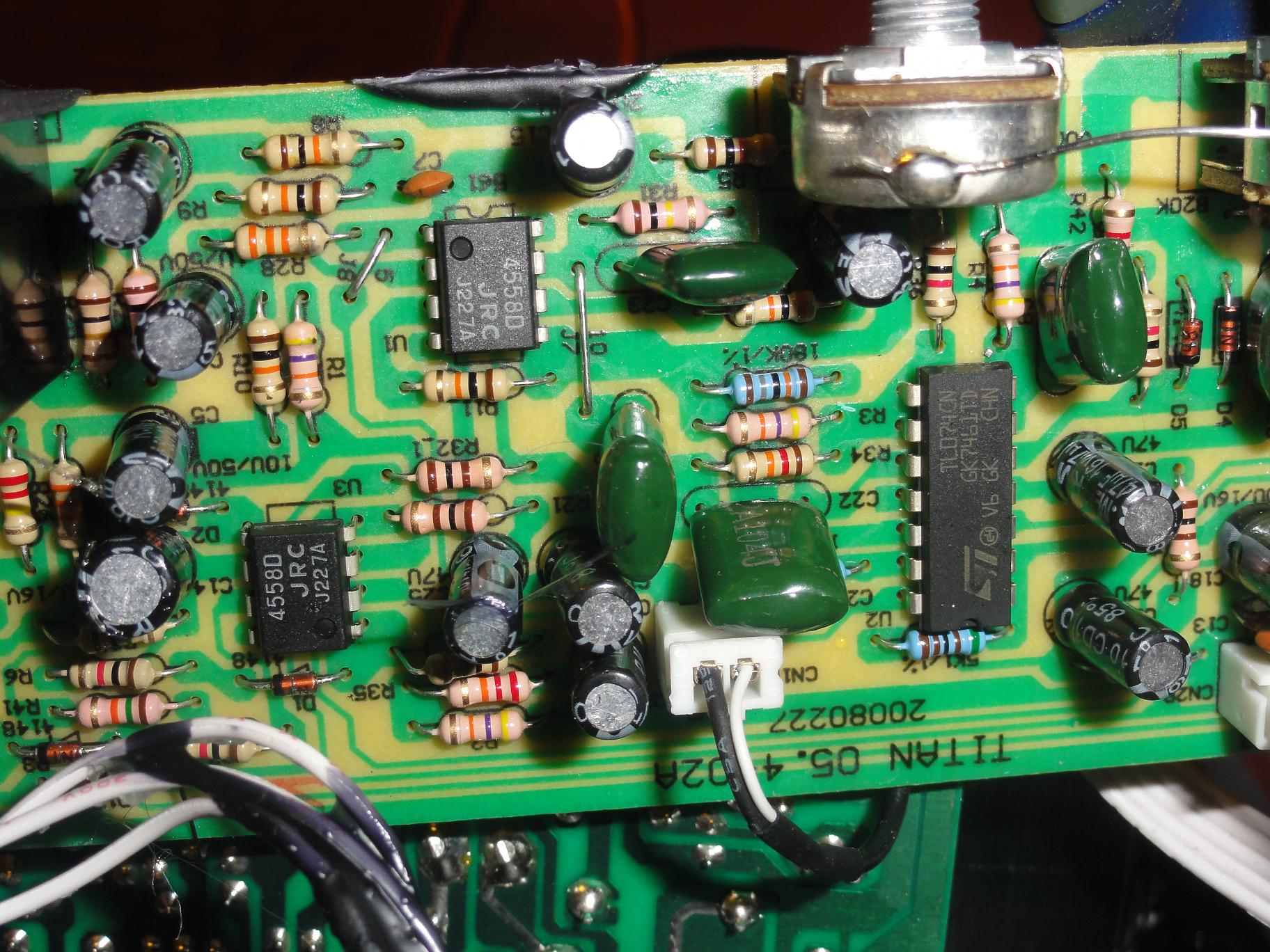

Ampli Op : JRC 45580 (x2)
Ampli Op : TL084CN
le C14 220µF 16V serait la tempo du mode veille.
en marche ~3.5v =>je coupe l'ampli => le voltage baisse=>~0.5v le caisson se coupe
R39 1MΩ + /- 5% en parallèle
Potar :
Song - B203 stéréo (B =linéaire)
Song - B20K
Glossaire
LFE = Low Frequancy Enhanced (prise RCA)
HC = Home Cinema
Caisson - Titan 5.3 MKII (2005)

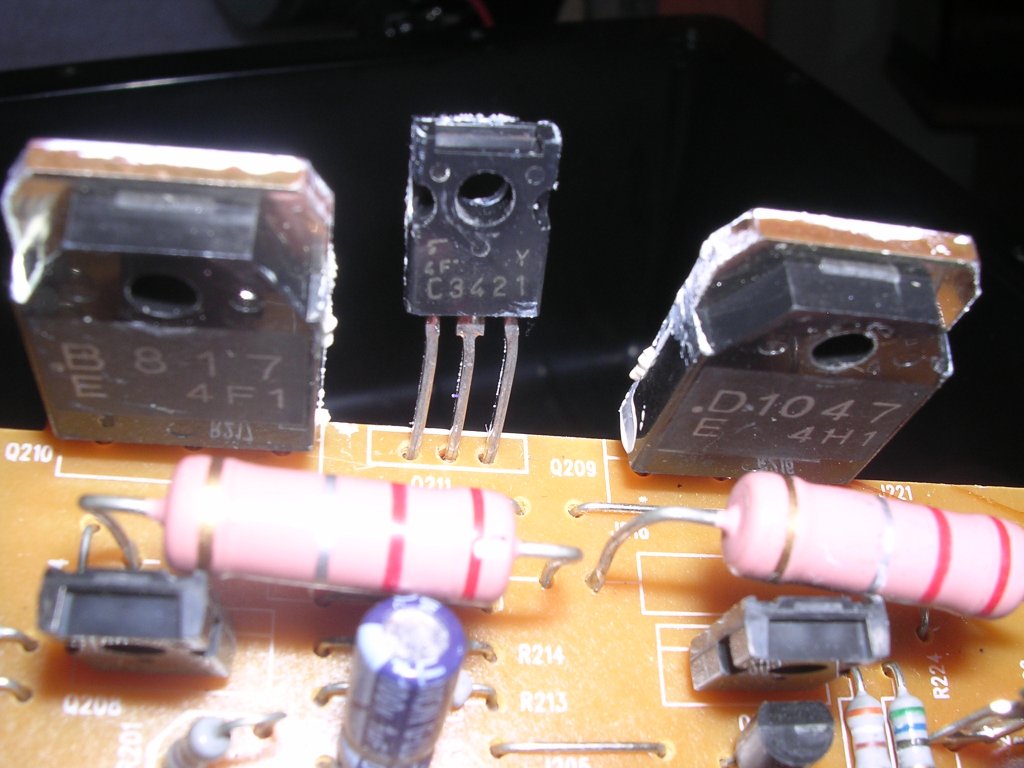

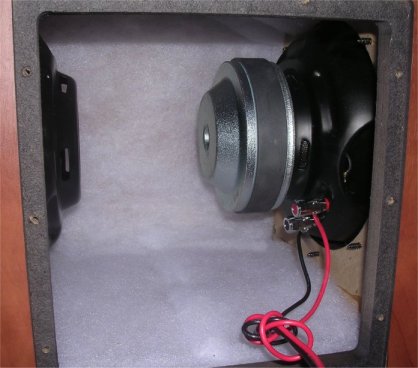

Caisson - Titan 5.3 (2003)

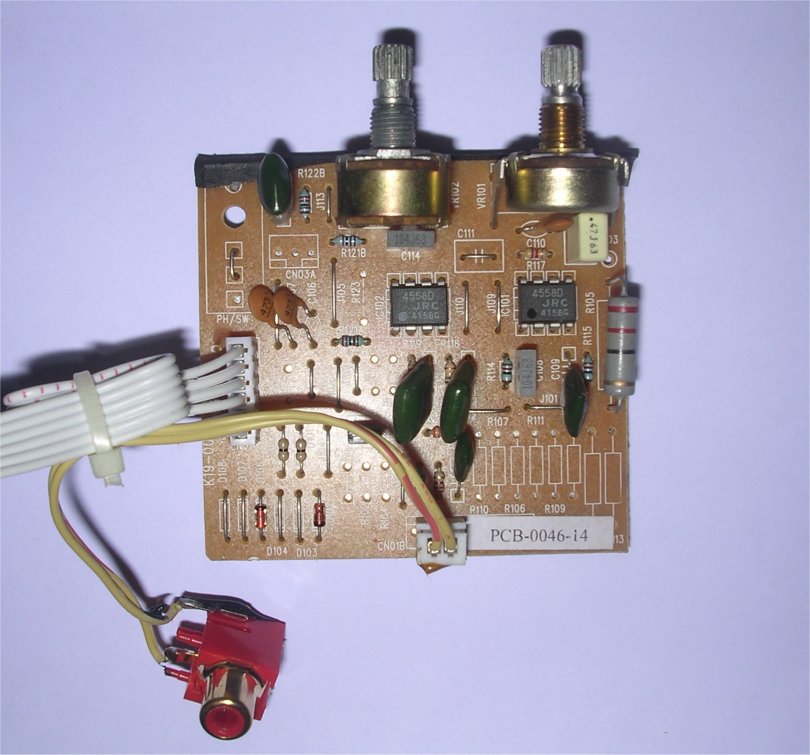

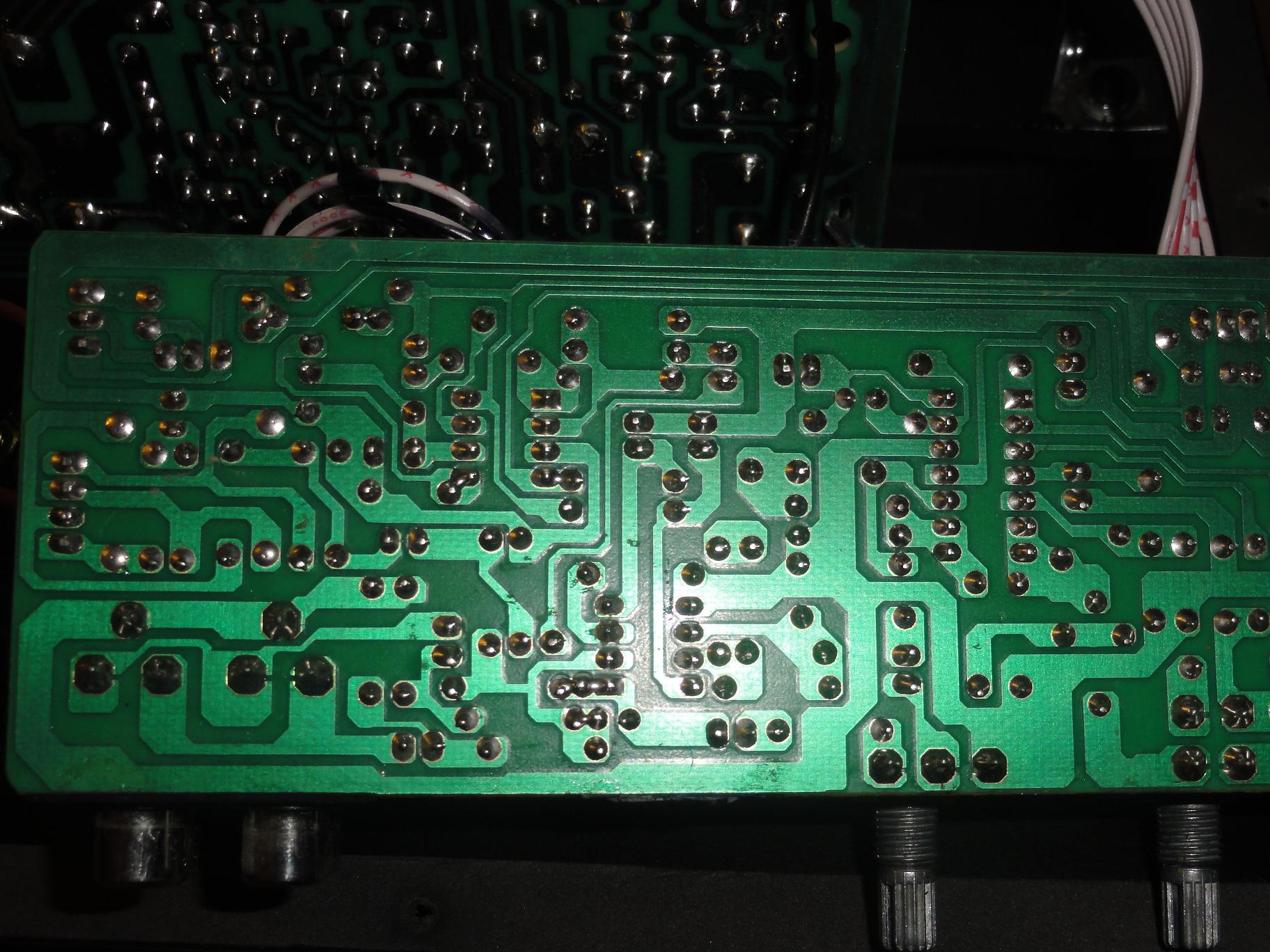

Pré-ampli
